IX B-RJ45 skydelio tipo pramoninio eterneto kabelio tipas: funkcijos, programos ir pasirinkimo vadovas
Sužinokite, kaip IX B-Type to RJ45 skydelyje montuojamas pramoninis eterneto kabelis sujungia 26AWG CAT6A SFTP konstrukciją, dvigubą ekranavimą, TPU apvalkalą ir varžtais pritvirtintą RJ45 ryšį, skirtą PLC, robotams, pramoniniams jungikliams ir automatizavimo sistemoms.

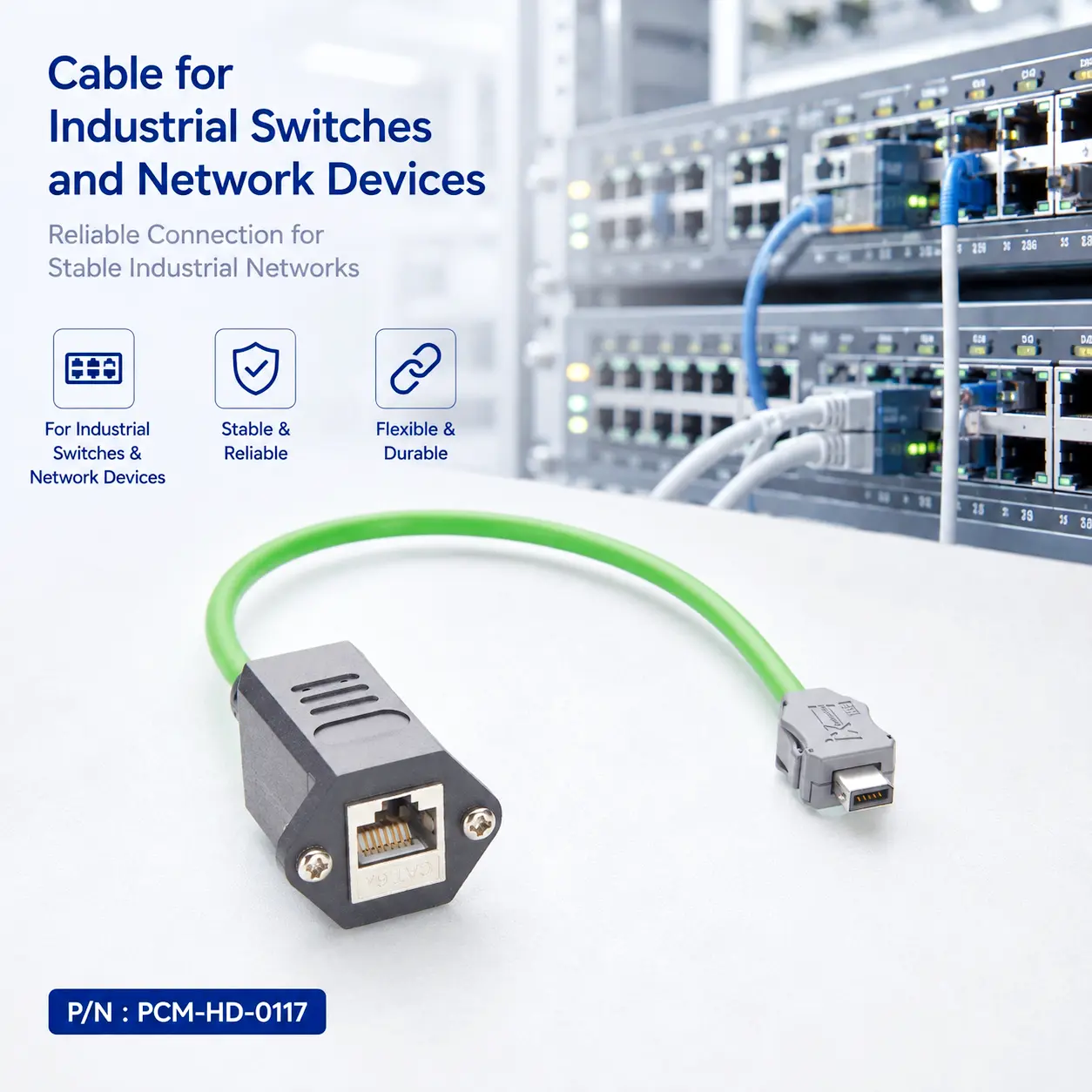

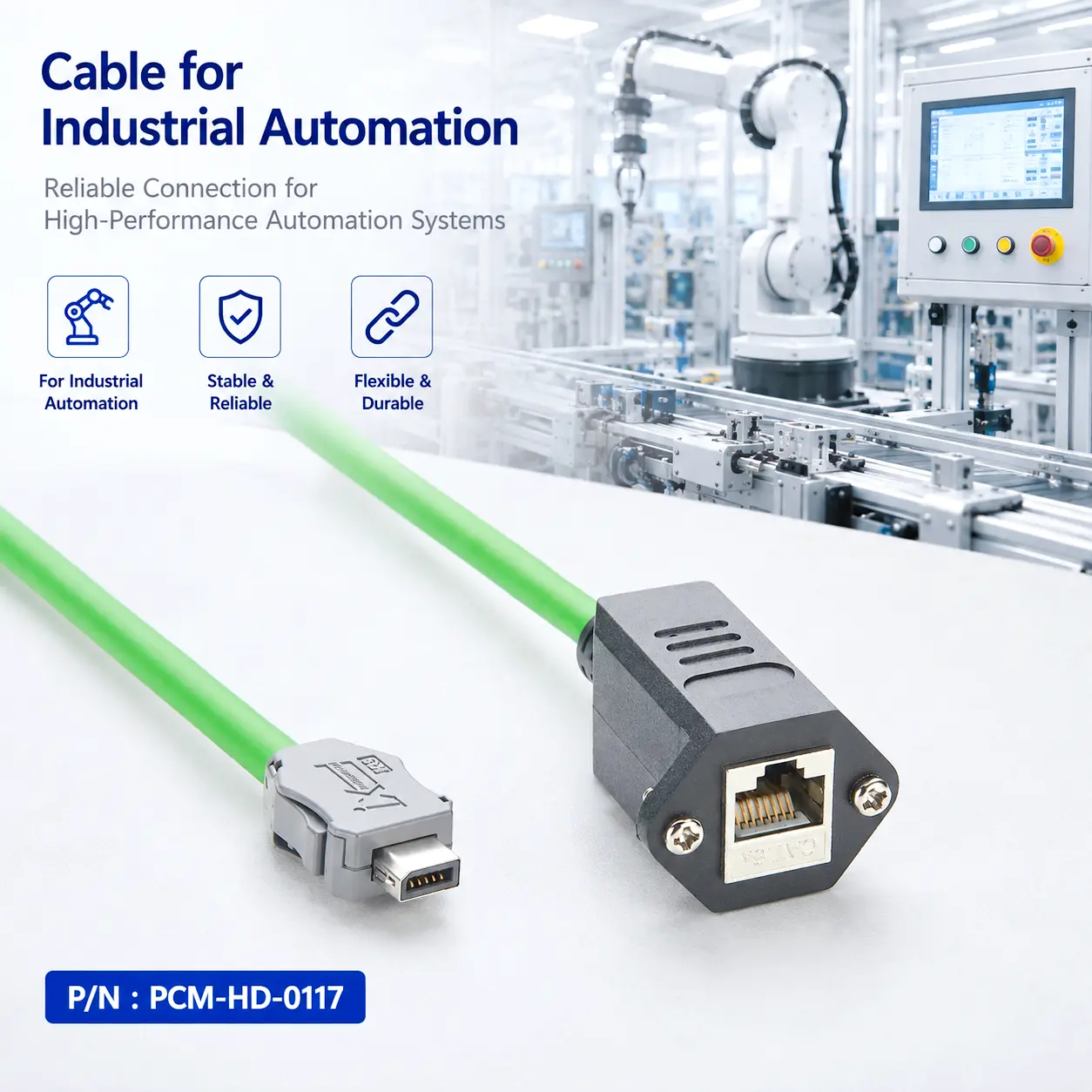

PCM-HD-0117 yra 0,3 m IX B-Tipo į RJ45 skydelį montuojamas pramoninis eterneto kabelis su IX40G-B-10S-CV kištuku jungtimi, ekranuotu CAT6A RJ45 lizdu ir prisukamu CAT6A RJ45 lizdiniu tinklo kabeliu, 26A SFTP-WG sąsajos prievadu.
Greitas produkto pristatymas
PCM-HD-0117 sujungia IX40G-B-10S-CV B tipo vyrišką jungtį su ekranuota CAT6A RJ45 8P8C moteriška skydelio tvirtinimo sąsaja per 0,3 m 26AWG SFTP kabelį.
| Vielos ilgis | 300 +15mm |
| Vielos matuoklis | 26AWG |
| Kabelio klasė | CAT6A |
| Struktūra | 4 poros vytos poros |
| Ekranavimas | AL/MYLAR + nutekėjimo viela + pynė |
| Išorinis skersmuo | 6.5 + 0.2 mm |
| IX pabaiga | 10-pin B tipo vyriška jungtis |
| RJ45 prievadas | 8P8C ekranuota moteriška jungtis |
| Premier Cable P/N | PCM{0}}HD-0117 |
PCM-HD-0117 prieš IX į RJ45 kištuką
| Palyginimas | PCM{0}}HD-0117 skydelio laikiklis | Kabelis nuo IX iki RJ45 |
|---|---|---|
| Skydelio tvirtinimas | Taip | Nr |
| Įrangos korpuso integravimas | Puikiai | Ribotas |
| CAT6A galimybė | Taip | Žiūrėti gaminį |
| Mechaninis tvirtinimas | Sraigtinis tvirtinimas | Kabelio jungtis |
Kas yra IX B{0}}tipo prie RJ45 skydelio tvirtinamo eterneto kabelio?
IX B-tipo į RJ45 skydelį montuojamas Ethernet kabelis yra pasyvus didelės spartos{2}}Ethernet laidas, naudojamas pramoniniams įrenginiams, kuriuose įrengti IX tinklai, ir įrangai su standartinėmis RJ45 tinklo sąsajomis prijungti.
PCM{0}}HD-0117 gali būti pavaizduotas kaip:
Pramoninis valdiklis → IX B-Tipas → CAT6A SFTP kabelis → RJ45 skydelio motelis → Ethernet jungiklis / tinklo įranga
Jo pagrindinė funkcija yra:
Remdamiesi suderinamo PIN atvaizdavimo prielaida, perduokite didelės spartos{0}}diferencialinius Ethemet signalus nuo IX galo iki RJ45 galo.
Kas yra IX Industrial?
„IX Industrial“ – tai kompaktiška pramoninių jungčių architektūra, sukurta didelio{0}}tankio tinklų kūrimui erdvėje apribotoje{1}}įrangoje.
Jo dizaino dėmesys paprastai apima:
Kompaktiškas dydis + didelis kontaktų tankis + saugus mechaninis sujungimas
Palyginti su tradicinėmis RJ45 sąsajomis, IX struktūra labiau tinka:
● Mažas PLC;
● Pramoniniai valdikliai;
● Pramoninis jungiklių modulis;
● Įterptieji skaičiavimo įrenginiai;
● Mašininio matymo įranga;
● Roboto valdymo sistema.
Visų pirma, kai įrangoje yra ribota PCB ir plokščių erdvė, miniatiūrinės IX sąsajos suteikia didelių struktūrinių pranašumų.
Įprasti pramoninio eterneto iššūkiai
Pagrindinė produkto vertė
PCM{0}}HD-0117
Pagrindinius PCM{0}}HD-0117 pranašumus galima apibendrinti taip:
◆ Kompaktiška pramoninė Ethernet sąsaja
Kompaktiška IX B{0}}Type jungtis tinka erdvės-suvaržytai pramoninei įrangai, o RJ45 CAT6A skydelio-momentas užtikrina standartinį eterneto ryšį ir saugų važiuoklės montavimą.
◆ CAT6A didelės-greities keturios{2}}porinės transmisijos
CAT6A SFTP kabelis su 26AWG keturiais-porų diferencialo konstrukcija suteikia tvirtą fizinį pagrindą didelės spartos{0}}pramoniniam eternetui ir trumpo atstumo{1}}vidinėms įrangos nuorodoms.
◆ Kelių{0}}sluoksnių ekranavimas ir saugus montavimas
Folija, nutekėjimo viela ir pynimo ekranavimas padeda pagerinti EMS našumą, o 4#-40 varžtų tvirtinimas RJ45 gale padidina skydo tvirtinimo saugumą ir ryšio stabilumą.
◆ Pramoninio TPU trumpo{0}}laido dizainas
TPU apvalkalas suderina lankstumą ir atsparumą dilimui, o 0,3 m trumpo-kabelio konstrukcija sumažina laidų perteklių, kad būtų galima kompaktiškai sujungti PCB, valdymo modulius ir korpuso plokštes.
Produktų ekranas
Panašūs produktai
Suderinamumo pareiškimas
Suderinamumo patikrinimas
- PCM-HD-0117 naudoja IX B-Type ir RJ45 sąsajas, tačiau mechaninis sujungimas negarantuoja tinklo suderinamumo. Prieš montuodami patikrinkite jungties tipą, lytį, kontaktų atvaizdavimą, diferencialo poras, eterneto greitį, PHY, ekranavimą, įžeminimą ir PoE reikalavimus.
Pasyvus perdavimas ir ryšio našumas
- PCM-HD-0117 yra pasyvus pramoninis eterneto kabelis be protokolo konvertavimo, maršruto parinkimo, perjungimo, stiprinimo ar greičio naujovinimo. Vien tik CAT6A SFTP kabelis nesertifikuoja viso kanalo; 10GbE našumas priklauso nuo galų, ekranavimo tęstinumo, įrangos PHY ir kabelio ilgio.
Kaip pasirinkti IX B{0}}tipo RJ45 skydelį pramoninio tinklo kabelių montavimui?
Kaip patikrinti jungties suderinamumą?
Patikrinkite tikslų IX jungties modelį, kodavimą ir lytį, taip pat RJ45 sąsajos tipą. Vien jungties forma negarantuoja suderinamumo.
Kodėl reikia patikrinti PIN atvaizdavimą ir 10 Gbps našumą?
Būtinas teisingas IX-į-RJ45 poros atvaizdavimas. Vien tęstinumas negali įrodyti 10 Gbps našumo; turi būti patvirtintas visas kanalas.
Kaip turėtų būti patikrintas ekranavimas ir skydo montavimas?
Patikrinkite visą ekranavimo kelią ir mechaninio skydo matmenis, varžtų padėtį ir jungties padėtį. Tvirtinimas skydelyje pagerina stabilumą, tačiau automatiškai nesuteikia IP įvertinimo.
Kaip suderinti kabelį su aplinka?
Alyvai, aušinimo skysčiui, didelio lankstumo, lauko ar temperatūros
Tinkinimo galimybės
↕ Pasirinktinė IX jungtis
IX jungčių modeliai, kodai, lytys ir galų struktūros gali būti pritaikyti pagal tikslinę įrangą.
□ Pasirinktinė RJ45 skydelio sąsaja
RJ45 moteriškas sąsajas galima tinkinti pagal kategoriją, ekranavimą, orientaciją ir skydelio{1}}montavimo dizainą.
◉ Pasirinktinis smeigtukų atvaizdavimas
Pasirinktinis IX-į-RJ45 kontaktų atvaizdavimas ir diferencialinis-poros maršrutas gali būti sukurtas pagal klientų brėžinius.
⚙ Pasirinktinis CAT6A kabelis
Kabelio matuoklis, skersmuo, ekranavimas, apvalkalo medžiaga ir spalva gali būti pritaikyti.
⌘ Pasirinktinis kabelio ilgis
Gali būti gaminami individualūs kabelių ilgiai pagal vidinės įrangos išdėstymą.
◇ Individualus ekranavimas
Folijos, kanalizacijos-laido, pynimo ir jungties-apvalkalo galą galima optimizuoti pagal EMC reikalavimus.
Išvada:
PCM-HD-0117 sujungia kompaktišką IX B-tipo sąsają, CAT6A SFTP kabelius ir varžtais pritvirtintą ekranuotą RJ45 moterišką prievadą, skirtą pramoninei Ethernet įrangai integruoti.
Pagrindinė jo vertė yra praktiškas ryšys tarp kompaktiškos vidinės pramoninio tinklo sąsajos su standartiniu išoriniu RJ45 skydelio prievadu, išlaikant fizinę architektūrą, reikalingą didelės spartos ekranuotam eternetui.
Produkto DUK
Kas yra RJ45 konfigūracija?
RJ45 pusė yra ekranuota CAT6A 8P8C vidinė sąsaja, skirta montuoti varžtais{4}}sumontuotą skydelį.
Kodėl RJ45 naudoti skydo tvirtinimą?
Tvirtinimas skydelyje pagerina mechaninį stabilumą ir suteikia patogią išorinę Ethernet prieigą.
Ar atvirą{0}}laido galą galima pakeisti į kitą jungtį?
Taip. Atviras galas gali būti užbaigtas su užspaudimo gnybtais, kita jungtimi, alavuotais laidais ar kitais OEM -specifiniais prijungimo sprendimais.
Ar palaiko 10Gbps?
Jis nurodytas iki 10 Gbps suderinamoje CAT6A Ethernet sistemoje.
Ar dvigubas ekranavimas gali visiškai pašalinti EMI?
Ne. Ekranavimas sumažina trukdžius, bet negali pašalinti visų EMC problemų.
Ar skydo montavimas yra atsparus vandeniui?
Ne. Tvirtinimas prie skydo užtikrina mechaninį fiksavimą, tačiau automatiškai nenustato IP reitingo.
