RS485 keitiklių klasifikacija
Įprastus 485 keitiklius galima suskirstyti į šias kategorijas pagal našumą: pasyvūs 485 keitikliai, aktyvūs 485 keitikliai, optiškai izoliuoti 485 keitikliai, tinklo 485 keitikliai ir optinio pluošto į 485 keitikliai.

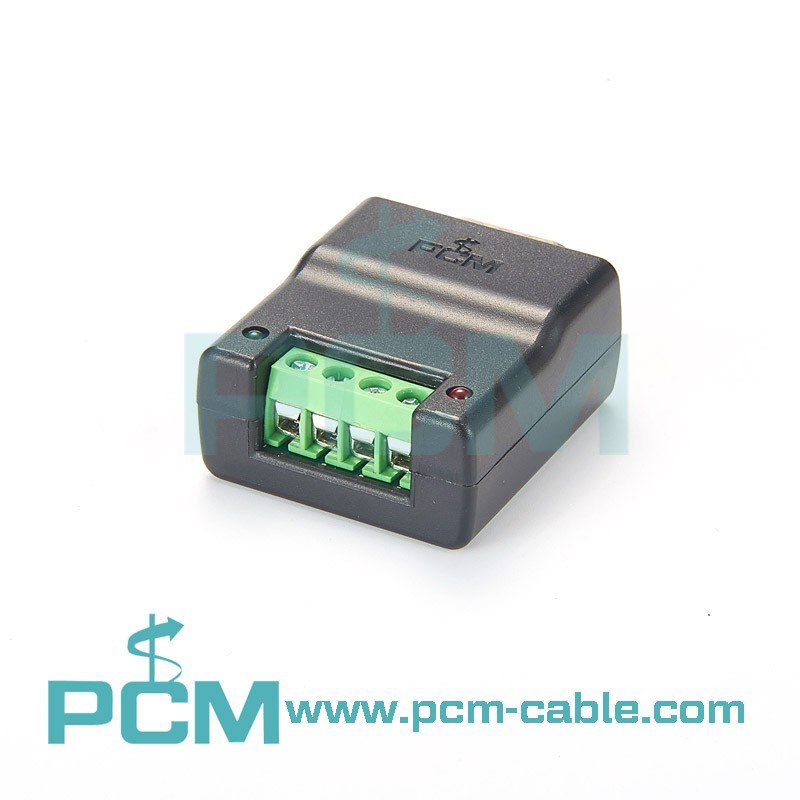

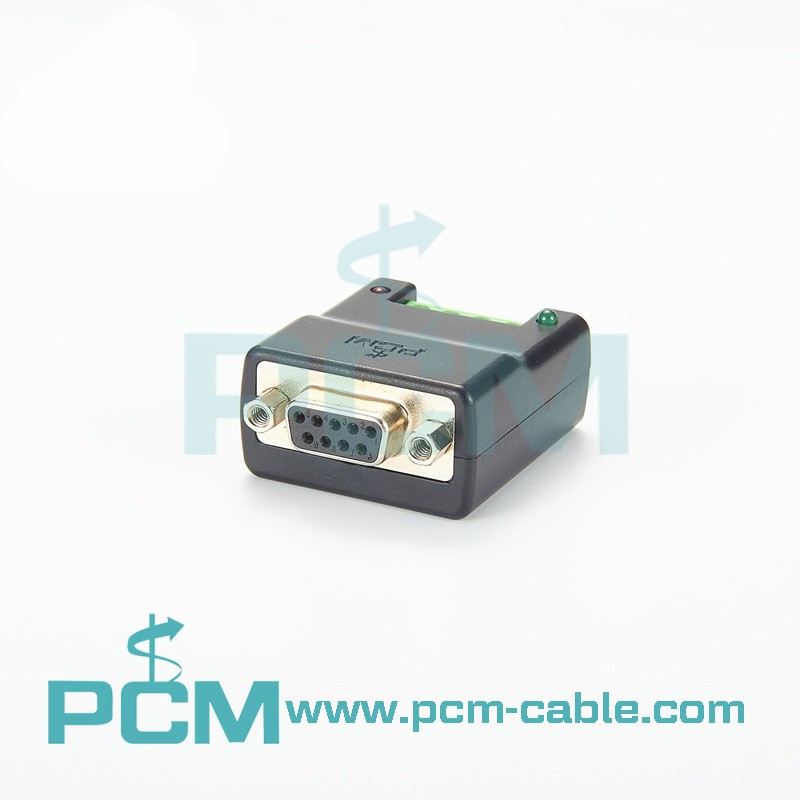

1. Pasyvūs RS485 keitikliai
Pasyvus 485 keitiklis yra mažiausio dydžio. Jis naudoja nuosekliojo prievado energijos vagystės technologiją energijai tiekti ir nereikalauja išorinio maitinimo šaltinio, todėl jis yra lankstesnis. Dėl mažo dydžio daugelio apsaugos grandinių neįmanoma įdiegti, todėl apsaugoti 485 įrenginiai ir kompiuteriai. Labai gerai; dėl nuosekliojo prievado vagystės technologijos naudojimo nepakanka maitinimo šaltinio, todėl apkrova nedidelė. Pasyvus 485 keitiklis teigia turintis apsaugos nuo žaibo funkciją. Dėl mažo dydžio nėra labai realu pridėti komponentų, tokių kaip žaibo apsaugos vamzdeliai. Net jei yra, pasirodymas nėra labai geras. Pasyvieji 485 keitikliai dažniausiai naudojami tais atvejais, kai reikalavimai nėra labai aukšti.
2. Aktyvūs RS485 keitikliai
Aktyvūs 485 keitikliai paprastai yra gaminiai su maitinimo šaltiniu, o komponentai, tokie kaip apsaugos nuo žaibo vamzdeliai, gali apsaugoti nuo išorinės žalos, pvz., viršįtampių, elektromagnetinių trukdžių ir žaibo trukdžių. Apsaugokite kompiuterius ir 485 įrenginius. Aktyvaus tipo 485 keitiklis turi daug didesnę apkrovą nei pasyvus tipas, o perdavimo atstumas paprastai yra didesnis arba lygus 1200 metrų / 9600 bps.
3. Optiškai izoliuoti RS485 keitikliai
485 tipo optinės izoliacijos keitikliai naudoja išorinį maitinimo šaltinį. Tarp jų ji skirstoma į vienpusę izoliaciją ir dvipusę izoliaciją. Vienpusė optinė izoliacija reiškia, kad 485 signalo kanale naudojama optinės izoliacijos lustas ir žaibo apsaugos technologija, todėl elektrinis signalas paverčiamas optiniu signalu, o tada optinis signalas paverčiamas elektriniu signalu. signalą, kad 485 signalo kanale nebūtų elektrinio kontakto ir taip būtų pasiekta izoliacija. Dviejų gnybtų izoliacija pagrįsta 485 signalo fotoelektrinės izoliacijos realizavimu, tada maitinamas 485 keitiklio maitinimo šaltinis, o tarp 232 gnybtų ir 485 gnybtų naudojamas transformatorius, kad maitinimo šaltinis būtų nėra elektrinio kontakto, taip suvokiant tikrąją prasmę. isolation. Šiai kategorijai priklauso bendrovės AU-361, AU-338 ir kiti fotoelektrinės izoliacijos tipo 485 keitiklių modeliai, užtikrinantys visišką apsaugą, pvz., apsaugą nuo žaibo, dviejų galų izoliaciją ir kt., siekiant apsaugoti jūsų kompiuterį ir 485 įranga.
4. Tinklo RS485 keitikliai
Tinklo tipo 485 keitiklis (nuosekliojo prievado serveris) teikia nuosekliojo prievado ir tinklo funkciją, kuri gali konvertuoti RS-232/485/422 signalą į TCP/IP tinklo signalą ir realizuoti duomenis, suderinamus su RS-232 /485/422 ir TCP/IP tinklas Dvipusis skaidrus perdavimas, kad nuoseklusis įrenginys veiktų TCP/IP tinklo sąsaja, o duomenų mainai gali vykti per internetą, o tai labai padidina nuosekliojo ryšio atstumą. prietaisas.
5. Optinio pluošto į RS485 keitikliai
Optinės skaidulos į 485 keitiklis (taip pat žinomas kaip 485 optinis katė) konvertuoja RS232, RS485/422 signalus į optinius signalus, tokie produktai turėtų būti naudojami poromis, padalinti į (perdavimo galą) ir (priėmimo galą), naudojant optinį pluoštą RS232 perduoti. , RS485/422 signalo dvikryptis skaidrus perdavimas, 485-į skaidulą konverteris turi gerą apsaugą nuo viršįtampių, elektromagnetinių trukdžių ir žaibo trukdžių, kelių režimų optinė katė gali perduoti per 2 kilometrus, vieno režimo optinė katė gali perduoti daugiau nei 10 kilometrų; 485-Į skaidulų keitiklį daugiausia Jis naudojamas aplinkoje, kurioje yra didelis konfidencialumas ir sudėtingi elektromagnetiniai trukdžiai.
