Ką šis straipsnis apima?
Pramonės automatizavimas vis labiau priklauso nuo eterneto valdymo duomenims, mašinos būsenai, vaizdams ir gamybos informacijai.
PLC, pramoniniai kompiuteriai, robotai, mašinų matymo sistemos, judesio valdikliai ir pramoniniai jungikliai gali naudoti skirtingas fizines Ethernet sąsajas, ypač ten, kur įranga yra ribota.
PCM{0}}HD-0116 suteikia:
IX40G-B-10S-CV B-Type → CAT6A SFTP kabelis → RJ45 8P8C
Šiame vadove paaiškinama kabelių architektūra, ekranavimas, diferencialinis{0}}porinis perdavimas, jungčių suderinamumas ir pramoninio pasirinkimo aspektai.

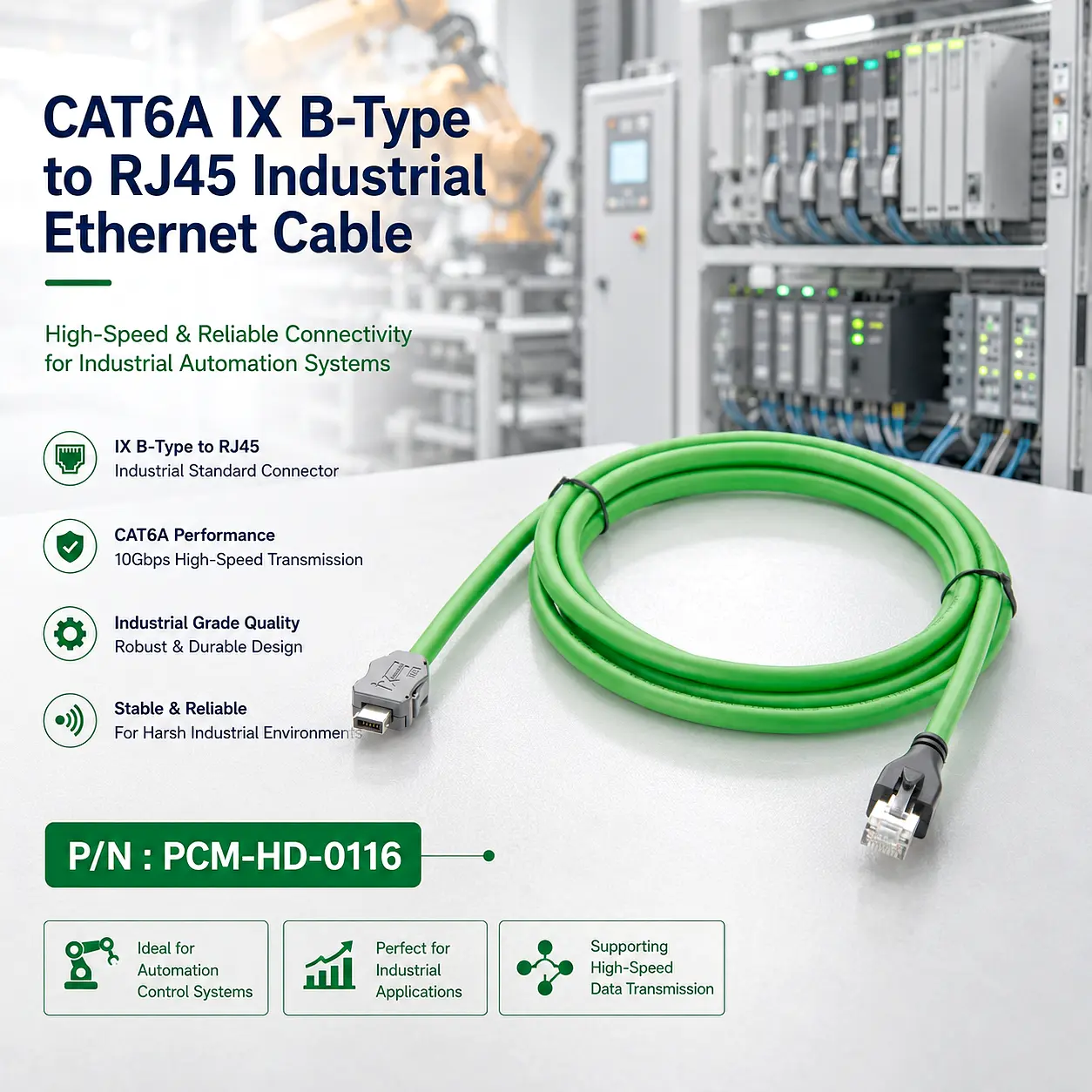

Greitas produkto pristatymas
PCM{0}}HD-0116 naudoja:
IX40G-B-10S-CV B tipo kištukas → 2 m CAT6A SFTP kabelis → RJ45 8P8C kištukas
Kabelio konstrukcija yra tokia:
26AWG × 4P + AL / MYLAR × 4P + nutekėjimas + pynė + popierius
su žalia TPU striuke ir apytiksliai6,5 ± 0,2 mmišorinis skersmuo.
| Produkto pavadinimas | CAToA IX B-RJ45 pramoninio eterneto kabelio tipas |
| Premier Cable P/N | PCM{0}}HD-0116 |
| Jungtis A | IX40G-B-10S-CV B tipo vyriškas |
| Jungtis B | RJ45 8P8C Vyras |
| Kabelio ilgis | 2000 + 30 mm |
| Kabelio kategorija | CAT6A |
| Kabelio konstrukcija | SFTP |
| Dirigentas | 26AWG x 4P |
| Kabelio OD | 6.5 + 0.2 mm |
Suderinamumo pareiškimas
PCM-HD-0116 naudoja IX B tipo jungtį ir RJ45 8P8C kištuką, tačiau vien mechaninis sujungimas negarantuoja tinklo sąveikos.
Prieš montuodami patikrinkite tikslią IX jungties versiją, kodavimą, kaiščio priskyrimą, RJ45 atvaizdavimą, Ethernet standartą, ekranavimo schemą ir įrangos prievado reikalavimus.
Techninio suderinamumo pranešimas.
PCM{0}}HD-0116 yra apasyvaus diferencialinio{0}}signalo sujungimo kabelis.
Jis nekonvertuoja protokolų, nedidina Ethernet greičio, nestiprina duomenų signalų ir neveikia kaip tinklo jungiklis ar medijos keitiklis.
Taip pat:
CAT6A kabelio konstrukcija automatiškai negarantuoja CAT6A našumo kiekvienai pilnai įdiegtai grandinei.
Galutinis našumas priklauso nuo jungties užbaigimo, porų atvaizdavimo, įrangos sąsajų, ekranavimo ir sistemos{0}}lygio patvirtinimo.
Pagrindinės produkto žinios
Kas yra CAT6A IX B{1}}RJ45 pramoninio eterneto kabelio tipas?
CAT6A IX B-RJ45 tipo kabelis suteikia fizinį eterneto ryšį tarp įrangos, naudojančios IX pramoninę sąsają, ir įrangos, naudojančios įprastą RJ45 prievadą.
Jis palaiko reikiamus diferencinio signalo kelius pagal nurodytą kontaktų atvaizdavimą.
Kas yra IX pramoninė sąsaja?
IX Industrial yra kompaktiška jungčių architektūra, naudojama pramoninių tinklų įrangoje.
PCM{0}}HD-0116 naudojaIX40G-B-10S-CV B tipo kištukassu paauksuotais{0}}kontaktais ir nikeliu{1}}dengtu metaliniu korpusu.
IX apibrėžia fizinės jungties sąsają; ji pati savaime neapibrėžia atskiro eterneto protokolo.
Skausmo taškai ir produkto vertė
1 iššūkis:
Skirtingi jungčių tipai
Pramoninė įranga gali naudoti IX jungtis, o jungikliai ir kompiuteriai vis dar naudoja RJ45.
PCM{0}}HD-0116 suteikia reikiamą fizinę sąsają tarp šių dviejų jungčių formatų.
2 iššūkis:
Ribota įrangos vieta
Kompaktiški pramoniniai įrenginiai gali turėti naudos iš mažesnės IX sąsajos, išlaikant ryšį su įprastine RJ45 tinklo įranga.
3 iššūkis:
Didelės spartos{0}}nuorodos yra jautrios nutraukimui
Didelės spartos{0}}Ethernet reikalauja daugiau nei elektros tęstinumo.
Poros atvaizdavimas, sukimo geometrija, varža, įterpimo praradimas, grąžinimo praradimas, perjungimas ir ekrano tęstinumas turi įtakos galutiniam ryšiui.
Produkto vertė
PCM-HD-0116 sujungia kompaktišką IX pramoninę sąsają su RJ45 suderinamumu ir daugiasluoksne ekranuota CAT6A kabelio struktūra.
Dizainas palaiko patikimą fizinį Ethernet ryšį pramoninės automatikos aplinkoje.
PCM-0667 XLR 3 kontaktų kištukas iki PH5.0 varžto gnybto
PCM-HD-0116 naudoja IX40G-B-10S-CV B tipo pramoninį kištuką, 2 m CAT6A SFTP laidą ir ekranuotą RJ45 8P8C kištuką.
Dėl 26AWG keturių-porų struktūros, folijos-plius-pynės ekranavimo ir TPU apvalkalo jis tinkamas pramoninei Ethernet įrangai integruoti.
Programos:
Tinka:
- PLC pramoninis valdymas;
- Pramoniniai robotai;
- Mašininis matymas;
- Pramoniniai kompiuteriai;
- Pramoniniai jungikliai.
- automatizuota gamybos linija;
Produktų ekranas
IX B-Įveskite į RJ45 ir standartinį RJ45 kabelį
| Prekė | PCM-HD-0116 IX B iki RJ45 | Standartinis CAT6A RJ45–RJ45 | |
| Jungtis A | IX B-Tipas | RJ45 | |
| Jungtis B | RJ45 | RJ45 | |
| Pramonės IX įrenginių palaikymas | Taip | Nr | |
| Kabelis | CAT6A SFTP | Priklausomai nuo modelio | |
| Vielos matuoklis | 26AWG x 4P | Priklausomai nuo modelio | |
| Suporuoti foliją | Taip | Priklausomai nuo modelio | |
| Bendra pynė | Taip | Priklausomai nuo modelio | |
| Pramonės įrangos integravimas | Labiau tinka IX įrenginiams | Labiau tinka dviem RJ45 įrenginiams |
Kaip pasirinkti tinkamą pramoninį eterneto kabelį?
Patikrinkite fizinę sąsają
Prieš užsakydami patikrinkite, ar įrenginiui reikalingas IX B{0}}tipas, o ne kitas IX kodavimas.
Patvirtinkite PIN priskyrimą
Svarbus teisingas kaiščio atvaizdavimas.
Mechaninis jungties suderinamumas negarantuoja, kad IX ir RJ45 signalų poros yra tinkamai elektriškai susietos.
Patvirtinkite reikiamą duomenų perdavimo spartą
Reikalingas eterneto greitis turėtų būti vertinamas viso{0}}kanalo lygiu, o ne vien kabelių kategorijoje.
Didelės spartos{0}}projektai turėtų apimti atitinkamą signalo ir kanalo patvirtinimą.
Nustatykite, ar reikalingas ekranavimas
Ekranuoti kabeliai yra ypač vertingi, kai Ethernet laidai yra šalia pavarų, variklių, perjungiamųjų maitinimo šaltinių ar kitų EMI šaltinių.
Tinkinimo galimybės
IX jungties ir kodavimo pritaikymas
OĮG įrangai galima įvertinti skirtingus IX jungčių modelius, kodavimą, lytį ir kabelių{0}}išėjimo konfigūraciją.
Pasirinktinis smeigtukų atvaizdavimas
IX-į-RJ45 kontaktų atvaizdavimą galima tinkinti pagal kliento įrangos schemą arba sąsajos apibrėžimą.
Kabelio ilgio pritaikymas
Gali būti gaminami individualūs ilgiai valdymo spintoms, robotams, regėjimo sistemoms ir įrangos integravimui.
CAT6A kabelio konstrukcijos pritaikymas
Vielos matuoklis, ekranavimas, skersmuo ir lankstumas gali būti pritaikyti konkrečioms pramonės reikmėms.
Striukės medžiagos ir spalvos pritaikymas
Striukės medžiaga, spalva ir spausdinimas gali būti pritaikyti pagal OEM reikalavimus, atsižvelgiant į reikiamas aplinkosaugos specifikacijas.
Ekrano pritaikymas
Folija, pynė, nutekėjimo laidas ir jungties{0}}apvalkalas gali būti pritaikyti pagal konkrečius EMS reikalavimus.
Dažnai užduodami klausimai
01.Ką reiškia IX B{1}}tipas?
B-tipo žymėjimas nurodo mechaninį jungties kodavimą.
Renkantis IX kabelį, reikia patikrinti tikslų kodavimą, o ne daryti prielaidą, kad visos IX jungtys yra keičiamos.
02. Kas yra CAT6A?
CAT6A kabeliai skirti subalansuotam Ethernet perdavimui, griežčiau kontroliuojant signalo vientisumą, perjungimą ir aukšto dažnio našumą.
PCM{0}}HD-0116 naudoja CAT6A SFTP kabelio konstrukciją, tačiau visas kanalo veikimas vis tiek turi būti patvirtintas tikslinėje sistemoje.
03. Kodėl Ethernet naudoja vytos poros?
Susuktos diferencialo poros padeda išlaikyti subalansuotą perdavimą ir sumažina jautrumą išoriniam elektromagnetiniam triukšmui.
Tačiau vien keturios vytos poros negarantuoja CAT6A{1}}lygio veikimo; Taip pat svarbu geometrija, varža, galas ir ekranavimas.
04. Kas yra SFTP ekranavimas?
PCM{0}}HD-0116 aplink poras naudoja atskirą folijos ekranavimą kartu su bendrąja pyne ir nutekėjimo laidu.
Ši daugiasluoksnė ekranavimo architektūra- yra naudinga pramoninėje aplinkoje, kurioje yra varikliai, pavaros, perjungimo maitinimo šaltiniai ir kiti EMI šaltiniai.
