Išsamus VGA kabelių montavimo uždarose stovo spintelėse vadovas - Žinios

Stoginės spintos yra būtinos tvarkant AV įrangą, IT serverius, pramoninius valdiklius ir valdymo{0}}kambarių sistemas. Tačiau kai reikia VGA vaizdo jungčių šioje siauroje, didelio{2}}tankio aplinkoje, diegimas gali greitai tapti iššūkiu. Dėl ribotos galinės erdvės, perpildytų kabelių takų ir riboto oro srauto standartiniams VGA kabeliams sunku priglusti ir tinkamai veikti.

Šiame vadove pateikiama išsami apžvalga, kaip montuoti VGA laidus uždarose spintelėse, taip pat geriausia praktika, rekomendacijos dėl techninės įrangos ir specializuotų sprendimų, pvz., kampuotų VGA kabelių ir žemo{0}}profilio / itin{1}}plonų VGA rinkinių, naudojimo pranašumai.

1. Supraskite erdvės apribojimus stelažų spintose

Dauguma stelažų spintelių-ypač negilios-gylio konstrukcijos-užtikrina labai mažai vietos už įrangos. Standartiniai VGA kištukai gerokai išsikiša, dažnai sukeliantys:

Slėgis ant kabelio
Nesugebėjimas visiškai uždaryti spintelės durų
Įtempkite ekraną arba GPU prievadą
Atsitiktinio atjungimo pavojus

Prieš montuodami įvertinkite:

Atstumas tarp įrangos galinio skydelio ir spintelės rėmo
Kabelio lenkimo spindulio reikalavimai
Įrenginių, naudojančių VGA sąsajas, skaičius

Tai padeda nustatyti, ar veiks tiesus kabelis, ar reikalingas stačiakampis{0}}VGA laidas.

2. Pasirinkite tinkamą VGA kabelio tipą uždaroms erdvėms

Ne visi VGA kabeliai tinka stovo aplinkai. Apsvarstykite šias parinktis, kad optimizuotumėte tinkamumą ir našumą.

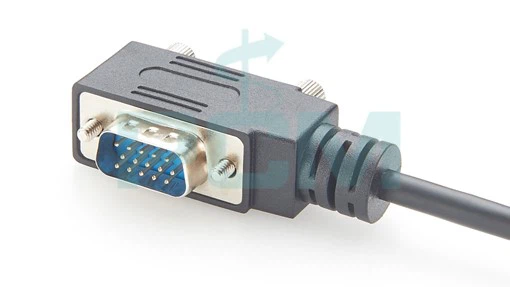

Kampinis VGA kabelis

Idealiai tinka itin ankštoms erdvėms. Jungtis išeina 90 laipsnių arba 270 laipsnių kampu, sumažindama gylio reikalavimus ir užkertant kelią priverstiniam lenkimui.

Žemo-profilio VGA laidas

Vietos taupymui naudojama plonesnė jungties galvutė, dažniausiai naudojama plonose IT spintelėse arba AV stovuose.

Pasirinkus tinkamą dizainą išvengiama mechaninio įtempimo ir padidėja įrengimo efektyvumas bei ilgalaikis patikimumas.

3. Prieš diegdami suplanuokite kabelio maršrutą

Kabelių nukreipimas yra vienas iš labiausiai nepastebimų aspektų stelažų sąrankoje. Prastas planavimas veda prie susipainiojusių laidų, oro srauto kliūčių ir signalo nestabilumo.

Maršruto patarimai:

Venkite tiesti VGA kabelius šalia elektros linijų, kad sumažintumėte trukdžius.
Jei įmanoma, naudokite šoninius kabelių kanalus arba vertikalius valdymo bėgius.
Įsitikinkite, kad VGA kabelis išlaiko lygų lenkimo spindulį (venkite aštrių raukšlių).
Laikykite VGA kabelį prieinamą, kad galėtumėte atlikti techninę priežiūrą arba pakeisti įrenginį.

Kampuoti VGA kabeliai yra ypač naudingi čia,{0}}jie tvarkingai išsidėsto išilgai įrangos galinio skydelio, todėl ankštose lentynose galima nutiesti švaresnius kelius.

4. Naudokite tinkamus kabelių valdymo priedus

Uždarose spintose priedai yra būtini norint išlaikyti švarų ir funkcionalų išdėstymą.

Rekomenduojami įrankiai:

Velcro dirželiai (pageidautina, o ne užtrauktukais, kad būtų lengva reguliuoti)

Kabelių šukos arba tiesimo spaustukai

Horizontalūs ir vertikalūs kabelių tvarkyklės

Šepečių plokštės, skirtos nukreipti iš priekio{0}}į-nugarą

Tai padeda apsaugoti VGA kabelius neperkraunant jungties ar įrenginio prievado.

5. Užtikrinkite tinkamą oro srautą aplink VGA laidus

Rack spintelėms vėsinti reikalingas tinkamas oro srautas. Netinkamas kabelio išdėstymas gali užkimšti ventiliacijos angas arba apriboti cirkuliaciją, todėl gali perkaisti.

Norėdami palaikyti oro srautą:

Kai tik įmanoma, VGA laidus nutieskite palei korpuso kraštus.
Venkite storų kabelių ryšulių surišti už įrangos.
Naudokite itin -plonus VGA laidus, kad sumažintumėte kliūtis oro srauto keliuose.

Gerai{0}}vėdinamas stovas prailgina įrangos tarnavimo laiką ir sumažina prastovų laiką.

6. Patikrinkite signalo kokybę po įdiegimo

Įdiegę VGA laidą, kruopščiai patikrinkite ekrano išvestį.

Patikrinkite:

Vaiduokliai arba šešėliai
Mirksėjimas esant didesnei raiškai
Interferenciniai modeliai
Atsilaisvinusios arba iš dalies pritvirtintos jungtys

Jei iškyla problemų, pabandykite perkelti kabelį toliau nuo kitų aukšto{0}}dažnio linijų arba naujovinkite į ekranuotą žemo-profilio VGA kabelį su ferito šerdimis.

7. Kada pasirinkti kampinius VGA kabelius stovo spintelėms

Pasirinkite teisingo{0}}kampo VGA laidus, kai:

Kabinetas turimažesnis nei 50 mmgalinės prošvaisos
VGA prievadas yra šalia bėgių, lentynų ar ventiliatorių
Norint išeiti, reikia kabelioaukštyn, žemyn arba į šoną
Norite švaresnio kabelių vedimo už seklios įrangos

Šie kabeliai pašalina nereikalingą jungčių įtampą ir palaiko stabilų signalo perdavimą uždarose erdvėse.
