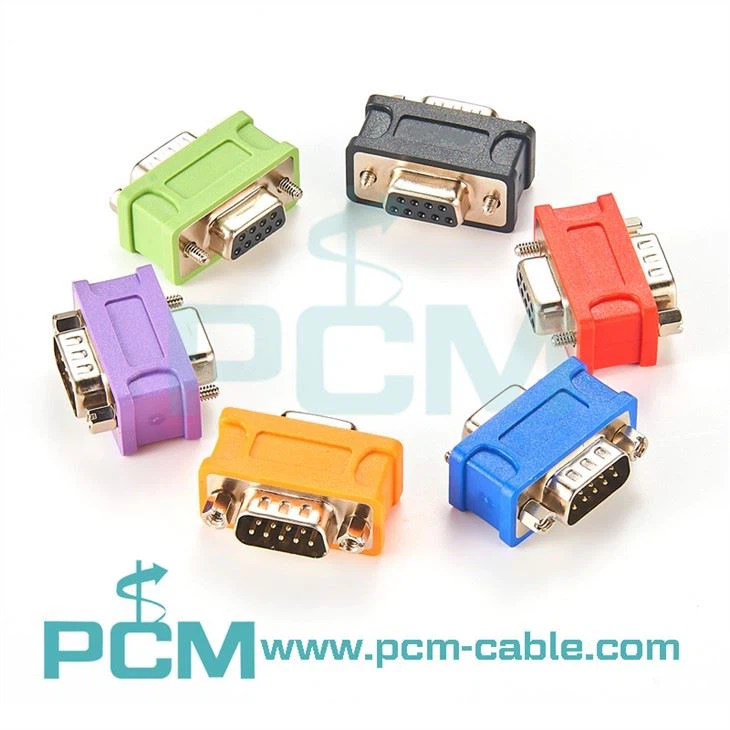

CAN magistralės adapteris su 9 kontaktų D-Sub

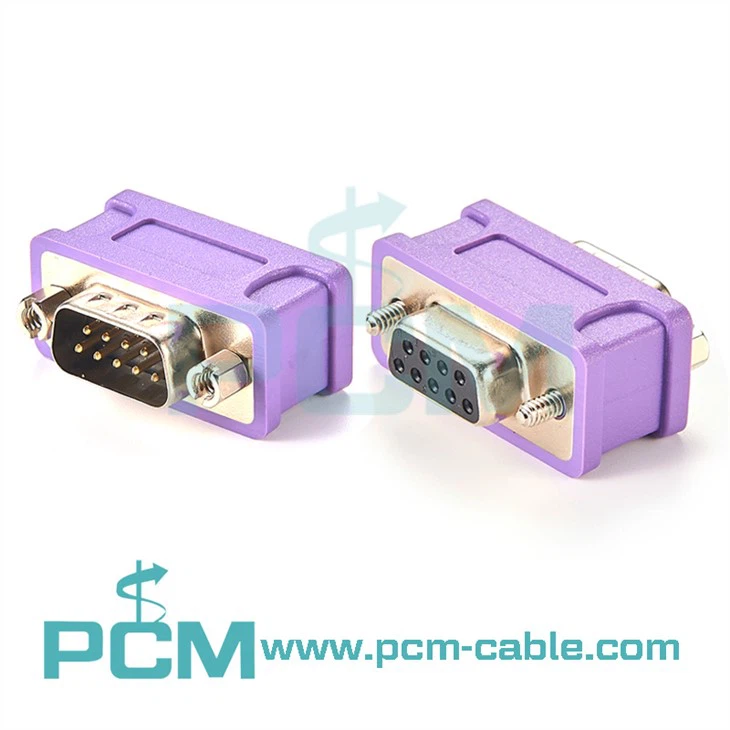

Kad rezultatai būtų geriausi, CAN magistralės galas turi atitikti vardinę kabelio varžą, kuri ISO 11898-2 (didelės spartos CAN) nurodyta kaip 120 omų. Todėl 120-omų terminalo adapteris laikomas CAN magistralės standartu.

Galinių rezistorių vaidmuo

1. Pagerinkite apsaugą nuo trukdžių, leiskite aukšto dažnio ir mažos energijos signalui greitai išnykti

2. Užtikrinti, kad magistralė greitai patektų į recesyvinę būseną, kad parazitinės talpos energija galėtų greičiau pasišalinti;

3. Pagerinkite signalo kokybę ir padėkite jį abiejuose magistralės galuose, kad sumažintumėte atspindėtą energiją.

Specifikacijos ir savybės

1. 120 omų rezistoriaus tikslumas ir galia apskaičiuojami pagal TI CAN lusto ryšį, todėl galite drąsiai juo naudotis;

2. CAN ryšio apibrėžimas, antrasis kontaktas yra L signalas, o septintasis kontaktas yra H signalas. 120 omų rezistorius tarp antrojo ir septinto kaiščio naudojamas aido trukdžiams išfiltruoti magistralės gale ir užtikrinti ryšio protokolo vientisumą;

3. Produkto išvaizda yra lygiai tokia pati kaip DB9;

4. Vyriško ir moteriško sąsają galima tiesiogiai įterpti į DB9 kontaktų sąsają magistralės analizės gale, nekeičiant esamo kabelio;

5. DB9 varžtus galima nuimti. Varžtai naudojami bandymo linijos prievadams pritvirtinti. Jei tai ryšio testas, patogiau nuimti varžtus ir juos įkišti;
