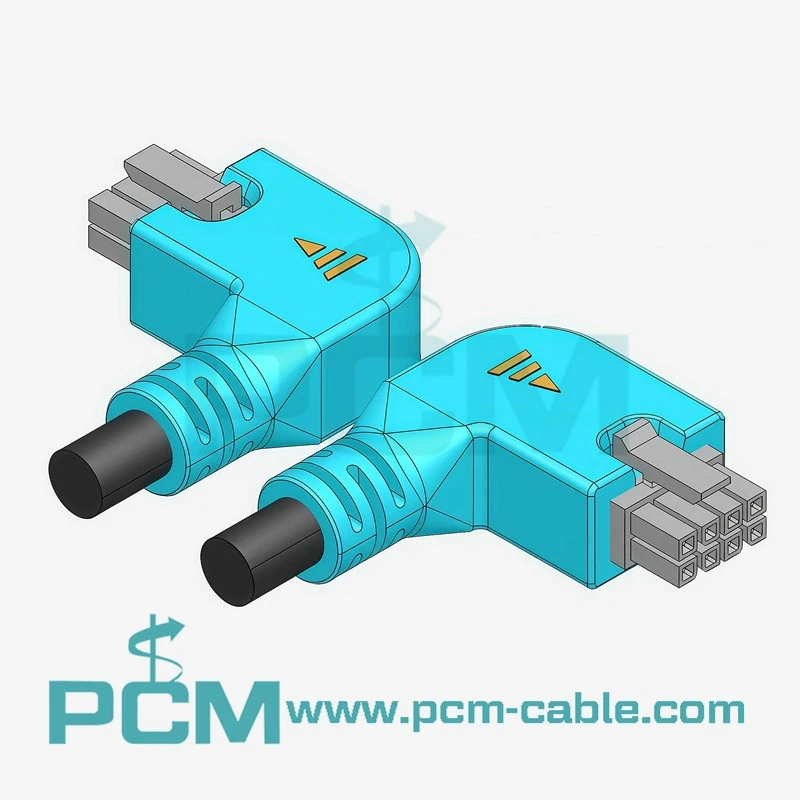

8-pin Micro-Fit 90 degree angled overmolded cable
8-pin high current Mega-Fit 90 degree cable assembly
Left Angle 8 Pin Micro-Fit Molex Cable Harness OTS Power Cable Assembly
90 laipsnių dešiniojo kairiojo kampo 8-Pin Micro-Fit, Mini-Fit ir Mega-Fit kabelių rinkiniai
Mūsų 90 laipsnių dešiniojo kampo ir kairiojo kampo 8-kaiščių kabelių rinkiniai yra sukurti pažangiam kabelių tiesimui kompaktiškuose ir krypčiai{4}}jautriuose įrenginiuose. Šie mazgai suderinami su „Mini-Fit“, „Micro-Fit“ ir „Mega-Fit“ jungčių sistemomis, todėl yra universalus signalo, valdymo ir galios perdavimo programų sujungimo sprendimas.
Šie 8-kaiščių dešiniojo-kampo ir kairiojo-kampo kabelių rinkiniai yra sukurti taip, kad būtų užtikrintas ilgalaikis mechaninis patikimumas ir elektrinis našumas.
Specifikacijos
| Produkto pavadinimas | Dešiniojo kairiojo kampo mini{0}}Fit, Micro-Fit ir Mega-Fit 8 kontaktų kabelių rinkiniai |
| DWG Nr. | Status kampas (PCM-HD-0216); Kairysis kampas (PCM-HD-0217) |
| Smeigtukų skaičius | 8 kontaktai / 8 grandinės |
| Kampų tipai | 90 laipsnių dešinysis kampas / 90 laipsnių kairysis kampas |
| Vielos matuoklis | 18–30 AWG |
| Kabelio tipas | Performuotas kelių{0}}gyslių mazgas |
| Striukės medžiaga | PVC / TPE / UL{0}}sertifikuotas kabelis |
| Darbinė temperatūra | –20 laipsnių iki +85 laipsnio |
| Jungties orientacija | Horizontalus kabelio išėjimas |
| Atitiktis | RoHS / REACH |
Pagrindiniai 90 laipsnių dešiniojo ir kairiojo kampo dizaino pranašumai
- Tikras 90 laipsnių išėjimas kryptiniam kabelių nukreipimui
- Dešiniojo-kampo ir kairiojo-kampo orientacija veidrodiniams maketams
- Sumažina užpakalinės prošvaisos reikalavimus už jungties
- Apsaugo nuo pernelyg didelio kabelio lenkimo ir mechaninio įtempimo
- Idealiai tinka sandariems korpusams, sukrautiems PCB ir žemo{0}}profilio korpusams
Šie dizaino pranašumai žymiai pagerina surinkimo efektyvumą ir{0}}ilgą kabelio patvarumą.
Kelių{0}}serijų jungčių suderinamumas
Mūsų 8-pin kampinių kabelių rinkiniai palaiko kelias Fit serijos jungčių platformas:
- „Micro-Fit“ (3,00 mm žingsnis) – kompaktiškas galios ir signalo perdavimas
- Mini-Fit / Mini-Fit Jr. (4,20 mm žingsnis) – vidutinės galios programos
- Mega-Fit (5,70 mm žingsnis) – didelės-srovės energijos tiekimo sistemos
Ši kelių{0}}serijų galimybė suteikia vieningą tiekimo sprendimą inžinierių komandoms, valdančioms mišrias jungties architektūras.
Gamyklos gamybos stiprumas
Kaip profesionalus pasirinktinių kabelių surinkimo gamintojas, valdome visą gamybos procesą{0}}namuose:
- Nepriklausomas liejimo ir įrankių dirbtuvės
- Automatinės pjovimo, nuėmimo ir presavimo linijos
- 100 % baigtas-produkto tęstinumo bandymas
- Tempimo-jėgos ir izoliacijos varžos tikrinimas
- Prototipo kūrimas ir greitas mėginių ėmimas
- Stabili masinė gamyba su eksporto pakuočių palaikymu
Tai užtikrina nuoseklų našumą, kontroliuojamą pristatymo laiką ir keičiamą 8-kontaktų kampo Micro-Fit, Mini-Fit ir Mega-Fit kabelių rinkinių gamybą.
